石英砂生產線配置發布日期:2014-02-21 瀏覽次數：0次
工藝流程：該生產線配置適用于原礦尺寸在160mm以下，該生產線成品砂規格在8mm以下。加配振動篩可篩分多種規格出料，產量為石英砂（硬度5-6級）的實際產量。

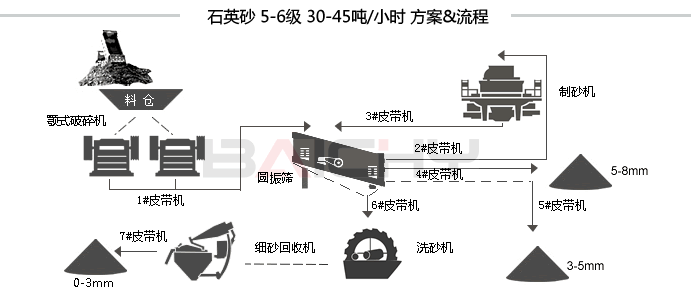

鏟車將石英砂原礦送入畢條料倉，對大塊物料進行初選，初選后的小料由皮帶機輸送至細型顎式破碎機進行細碎，細碎后的石料經皮帶機輸送至振動篩進行篩分，大塊物料進入制砂機二次破碎機，制砂機破碎后的物料由皮帶機輸送至振動篩進行篩分，3mm以下、3-5mm、5-8mm復合成品要求的粒度由不同皮帶機分布輸送至成品料堆。對于砂子含粉量要求嚴格的可在細砂后面加配洗砂機，洗砂機排放的污水可再經細砂回收機進行回收，一方面減少環境污染，另一方面可提高制砂產量。
溫馨提示：
1、該流程圖圖片為示意圖，具體請參照實物；
2、該流程圖實線代表用皮帶機連接，虛線代表物料直接落入。
3、箭頭指向處為入料口，箭頭尾部為出料口；
4、配線設備可根據不同規格物料進行設備型號調整和流程順序調整。
該生產線配套設備及參數規格
| 配 置 清 單 | |||||||
|---|---|---|---|---|---|---|---|
| 設 備 | 型 號 | 數量 | 單機功率 | ||||
| 細型顎式破碎機 | PEX250×1200 | 2臺 | 37 | ||||
| 制砂機 | VSI8518 | 1臺 | 90×2 | ||||
| 圓振篩 | 4YK1848 | 1臺 | 22 | ||||
| 洗砂機 | XSD2610 | 1臺 | 7.5 | ||||
| 細砂回收機 | HX22-30 | 1臺 | 11 | ||||
| 皮帶輸送機 | B650寬 | 1條 | 5.5 | ||||
| 皮帶輸送機 | B600寬 | 7條 | 4 | ||||
| 集中電控 | 1臺 | ||||||
| 合計：328 | |||||||
